Tìm hiểu chi tiết từ a-z về Histogram Diagram (biểu đồ phân bố tần suất)

Histogram Diagram là gì? Lợi ích của biểu đồ phân bố tần suất là như thế nào? Có những dạng biểu đồ nào và ý nghĩa của chúng ra sao? Cùng chuyên trang tìm hiểu chi tiết trong nội dung bài viết dưới đây để có câu trả lời cho mình bạn nhé!

Histogram Diagram là gì?

Histogram Diagram(biểu đồ phân bố tần suất) là dạng biểu đồ cột cho thấy sự xuất hiện của mỗi giá trị khác nhau trong một tập dữ liệu. Qua đó cho thấy sự biến động của tập dữ liệu và dựa vào hình dạng của biểu đồ mà người ta có thể đưa ra kết luận về tình trạng của chỉ tiêu chất lượng.

Một số dạng biểu đồ và ý nghĩa của chúng

Có nhiều dạng biểu đồ phân bố tần suất khác nhau, sau đây chuyên trang sẽ chia sẻ một số dạng:

Phân phối chuẩn

Đây là dạng phân bố tần suất có dạng hình chuông. Dạng này tần suất xuất hiện là nhiều nhất ở trung tâm và giảm dần về hai phía.

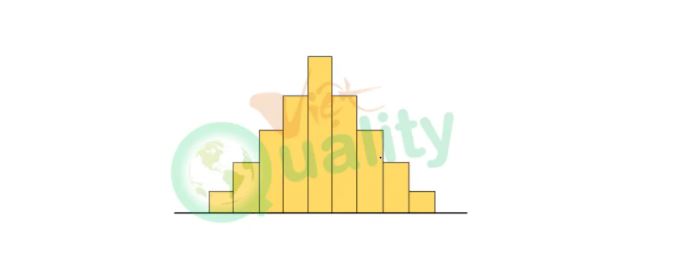

Biểu đồ phân phối chuẩn

Đây là dạng lý tưởng mà các quá trình hướng đến, đỉnh chuông càng cao, đáy chuông cảng nhỏ là quá trình càng ổn định.

Phân phối lệch

Là dạng biểu đồ phân phối không cân xứng. Ở dạng này, giá trị của biểu đồ bị lệch về bên trái hoặc phải, tạo nên hình dáng không cân đối.

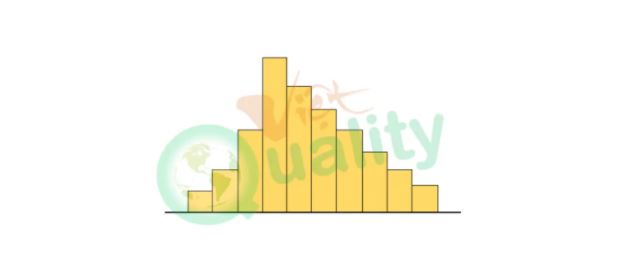

Biểu đồ phân phối lệch

Có thể phán đoán được rằng dữ liệu đã bị giới hạn ở 1 phía, tạo sự bất thường. Qua đó tập trung tìm nguyên nhân của sự bất thường.

Phân phối hai đỉnh

Biểu đồ này được thu giống như lưng của con lạc đà 2 bướu. Tần suất xuất hiện tại trung tâm thấp hơn các khoảng lân cận tạo hình dạng nói trên. Dựa vào đây, có thể đoán được đã có sự trộn lẫn của 2 nhóm dữ liệu có phân bố khác nhau.

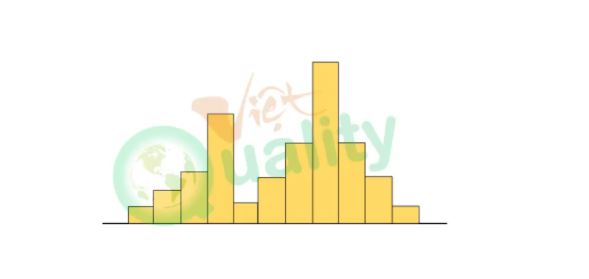

Biểu đồ phân phối hai đỉnh

Khi này, có thể thử phân thành 2 hay nhiều phân bố có giá trị trung bình khác nhau vẽ riêng từng biểu đồ để phân tích.

Phân phối đảo nhỏ

Đây là dạng biểu đồ có hình dáng trông giống như một hòn đảo. Nằm tách biệt tại bên trái hay bên phải của phân bố so với các dữ liệu còn lại. Hòn đảo nhỏ này còn được gọi là những giá trị ngoại lai.

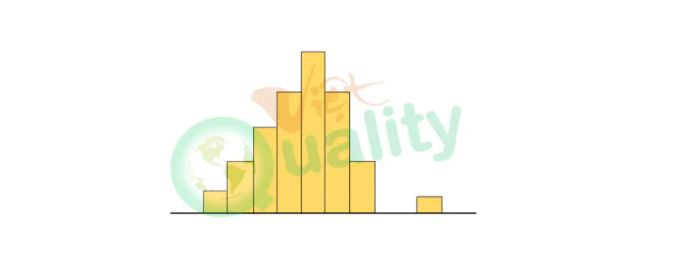

Biểu đồ phân phối đảo nhỏ

Dựa vào đây, ta có thể phán đoán rằng có một phần nhỏ dữ liệu bất thường từ một phân bố được trộn lẫn vào. Lúc này nên tìm hiểu lại lịch sử lấy được dữ liệu để tìm ra các vấn đề và tiến hành cải tiến.

Phân phối răng lược

Ở dạng này biểu đồ thu được có dạng trông giống một cây lược. Do tần suất của dữ liệu phân phối không đồng đều dẫn đến việc xuất hiện những thanh cao và ngắn xen kẽ nhau mới tạo được hình dạng trên.

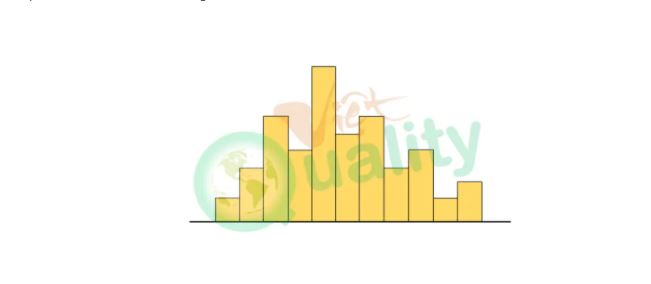

Biểu đồ phân phối răng lược

Nhìn vào đây chúng ta có thể phán đoán được rằng đây là kết quả của những dữ liệu bị làm tròn. Hay xây dựng biểu đồ phân bố ban đầu đã không xác định.

Lợi ích của Histogram Diagram(biểu đồ phân bố tần suất)

Biểu đồ tần suất cho chúng ta biết được những vấn đề sau đây:

- Giá trị thường xuất hiện nhất.

- Mức độ thường xuất hiện của mỗi giá trị.

- Hình dạng của phần bố.

- Mối quan hệ giữa dữ liệu và các giới hạn yêu cầu.

Qua đó, thấy được tình trạng quy trình so với tiêu chuẩn đặt ra. Và dựa vào dạng phân phối của biểu đồ còn có thể phán đoán được các vấn đề tồn tại trong quy trình. Nhờ đó nghiên cứu cũng như tìm ra được hướng xử lý thích hợp hay đưa ra cải tiến,…

Theo Vietquality.vn
